Upravljački uređaj za upravljanje linijom transporta i pripreme krumpira
u procesu proizvodnje čipsa
Cijena: po dogovoru
Shema: Guljenje krumpira.pdf
-Mikroprocesor ATMEGA 16L
-Program pisan u BascomAVR
Automatizacija linije Transporta i guljenja krumpira
Opis ulaza i
izlaza:
Izlazi su
releji koji po aktivaciji zatvaraju strujni krug i pali se crvena LED dioda.
Ulazi su
12-24V DC , ako ima napon na ulazu pali se zelena LED dioda.
Izlaz1 – Motor transportera krumpira (do vage)
Izlaz2 – Hidraulika pražnjenja vage
Izlaz3 – Hidraulika pražnjenja gulilice
Ulaz1 – Mikroprekidač vage (+24V
– vaga puna)
Ulaz2 – Mikroprekidač napunjenosti sjeckalice (+24V –sjeckalica
puna)

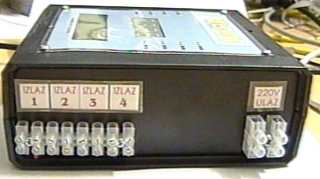

220V ULAZ – priključiti napajanje 220V AC
Opis
programiranja vremena.

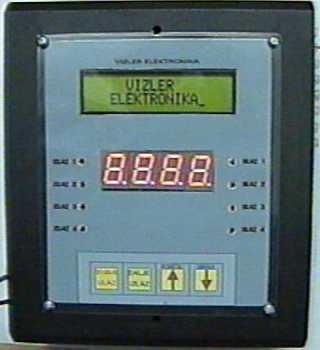

Pritiskom na
tipku «SNIMI,ULAZ» na LCD displeju se ispiše «VRIJEME GULJENJA», a na LED
displeju vrijeme u sekundama. Sada tipkama
«POVEĆAJ» i «UMANJI»
povećavamo i umanjujemo vrijeme guljenja krumpira na željenu
vrijednost. Nakon toga ponovnim pritiskom na tipku «SNIMI,ULAZ»
LCD displeju se ispisuje «VRIJEME KIPANJA VAGE» namiještamo na isti način.
Zatim ponovnim pritiskom na «SNIMI,ULAZ» na LCD-u se ispisuje «VRIJEME
KIPANJA GULILICE» koje podešavamo na isti način. Pritiskom na tipku «DALJE,IZLAZ»
izlazimo iz menija podešavanja vremena.
Ako ne
pritisnemo ni jednu tipku 60 sekundi automatski izlazimo iz menija podešavanja
vremena.
Ako želimo zaustaviti transporter krumpira treba istovremeno pritisnuti tipke «POVEĆAJ» i «UMANJI» , na LCD displeju se ispiše «STOP TRANSPORTERA» . Za nastavak rada ponovno pritisnuti istovremeno tipke «POVEĆAJ» i «UMANJI» .
